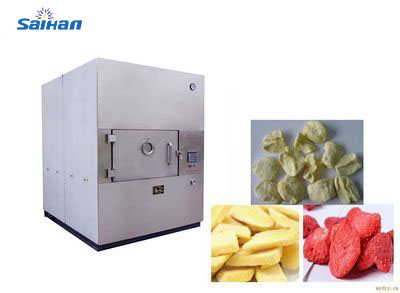

微波36千瓦真空烘干設備
一、SH-36KW微波真空低溫連續干燥設備主要技術參數：
電源：三相五線380V±10% 50Hz±1%
頻率：2450±50MHz
額定輸入視在功率：≤46KVA
環境溫度：-10～50℃
相對濕度：≤80%
微波輸出功率：36KW（連續可調）
腔體尺寸：?1400mm*2230MM，10個吊蘭,20個料盤700*290*80MM。
真空度：最高-0.09Mpa.
外形尺寸約：長2800MM×寬1750MM高2400MM 《設備尺寸可根據客戶的場地定制》
二、設備結構和功能
1、微波源配置：
設備采用當代最先進的多口寬帶饋能，配備進口三星牌磁控管、微波變頻電源確保該機微波輸出功率36KW以上（可調），因該機所采用的均為我公司內控國際一流電子元件，使該機微波源可靠性高、長壽命、可連續24小時工作，該磁控管單管最大輸出微波功率1050w。
2、真空腔體:
加熱腔為10mm厚不銹鋼磨砂板經滾圓成型，制成耐壓-0.1MP的真空腔體、由2節水平分段安裝結構組成干燥段。機架采用3mm厚不銹鋼框架制造,固定架底部安裝固定腳。
整機設計、制造工藝、符合GMP生產設備要求。全不銹鋼制造，除進出料為轉動部件外，其它為固定件，安全可靠，運行平穩。
3、真空泵的配置和真空度控制：
設備配置1臺真空泵，抽氣速率達到每小時80m3。 它具有：結構簡單、體積小、重量輕、效率高、無摩擦（密封件和軸承除外）、噪音低、振動小、不用油、吸入氣體壓力范圍寬、不污染環境、使用壽命長、免維護等特點。
4、進料和放料閥：
進料方式采用機械結構，首先進入預減壓段，減壓后進入微波真空干燥區，待微波干燥完畢后，進入減壓段，通入壓縮后的空氣，恢復大氣壓并防止濾棒返潮。
5、輸送落料和防止傾倒結構：
輸送電機為自帶剎車電機，在吊籃上安裝有掛鉤，該設計為材料為低摩擦系數，耐磨性能優良，使用壽命長。
6、設備電器控制：
該機設置獨立總控制臺，使用PLC人機界面自動控制或通過人工設定后，進行整機的工藝參數、微波功率、干燥溫度、下料速度、排濕速度、等的操作及其它相關控制。
7、溫度測量和控制
從進料到出料配備紅外輻射測溫儀（C13A/XMT60X）1臺，以監控進料到出料的物料表面即時溫度，并可按實際干燥效果設定溫度控制的上、下限（如控制在50-6045-℃）進行自動功率調節。以防物料加熱不足或過熱，確保物料加熱干燥達到最佳的效果。
