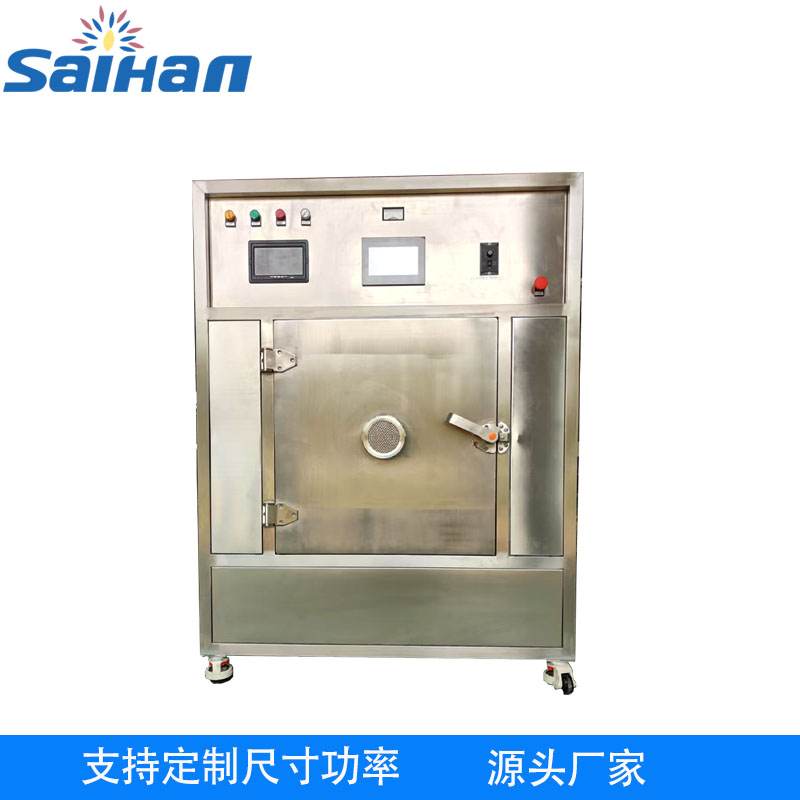

一，4KW真空微波箱設計參數 ：

⑴電源：單相三線220V±10%   50Hz±1%

⑵頻率：2450±50MHz

⑶額定輸入視在功率：≤6KVA

⑷環境溫度：-10～50℃

⑸相對濕度：≤80%，干燥溫度60-200度，靈活的傳感器溫度：靈活的控制除熱：軸向風扇和軟管防潮

⑹微波輸出功率：4KW（連續可調）

⑺外型尺寸（長1.2M*寬0.8M*高1.5M）約： 《設備尺寸可根據客戶的場地定制》

⑻內腔尺寸：（長0.6M*寬0.6M*高0.6M）約： 《設備尺寸可根據客戶的場地定制》

⑼內腔層數：1層，1個500MM托盤。

⑽符合國標GB5226電氣安全標準。

二、設備結構和功能

1、微波源配置：

設備采用當代最先進的多口寬帶饋能，配備韓國進口東芝磁控管、變頻開關電源確保該機微波輸出功率4KW以上（可調），因該機所采用的均為我公司內控國際一流電子元件，使該機微波源可靠性高、長壽命、可連續24小時工作，該磁控管單管最大輸出微波功率1050w。

2、真空系統：

真空系統有真空機組真空機組功率3.0KW，確保真空度達到－0.095Mpa.

3、電控系統：

該設備控制系統采用智能式PLC一鍵控制模式。在控制面板上可進行整機的功率、真空度、工作時間、物料的傳輸速度和溫度等的操作及隨時監視設備的運行情況。

1）中央控制系統：PLC控制、觸摸屏操作；采用可編程控制器控制，人機界面（觸摸屏）操作。整機操作簡單、方便，性能穩定。

2、設備配有物料測溫點，在加熱箱體出料端配備紅外輻射測溫儀，遠紅外探頭可測溫范圍：（0～100℃），可反應出物料在微波腔體加熱時的即時溫度，溫度可控可調，控制精度±5℃

3、設備配有兩套監控監視設施，可以觀察到物料運行情況，及微波加熱器內有無打火、物料短缺、傳輸帶卡帶、斷帶等異常情況。

4、PLC中可以監察每組磁控管的工作狀態，以便及時排除故障。每組磁控管電路都是單獨工作，即使一組不工作，其余能正常工作，不影響使用，等待停機時在維修。

4、腔體:

加熱腔為8mm-10MM厚304不銹鋼磨砂板成型，機架采用2mm厚304不銹鋼框架制造,固定架底部安裝固定腳。整機設計、制造工藝、符合生產設備要求。全不銹鋼制造，除進出料為轉動部件外，其它為固定件，安全可靠，運行平穩。
